深圳灵江计算机技术有限公司

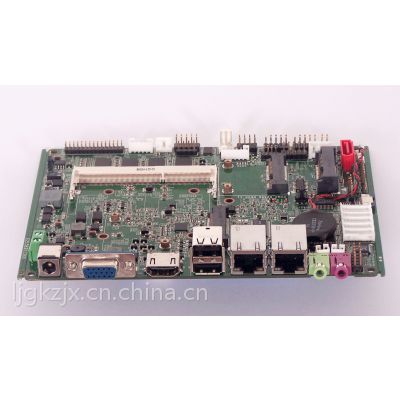

型号：PCM3- N2800

【板载内存主板】双核主板★无风扇主板★宽温主板★多功能工业主板

产品PDF资料文件获取： 13798262009 QQ:2853588700

产品特点：

1、NM10芯片组，板载D2550处理器(可选择N2800处理器)

2、板贴2G内存，1个 DDR3内存插槽。

3、支持2 ×SATA，1 ×MSATA

4、支持6 ×RS-232，2 ×LAN，1 × VGA，1 ×HDMI，6 × USB，1 ×GPIO，1×PS2。

5、支持18/24/48 Bit LVDS，4/5/8线触摸屏。

6、支持2 ×MPCIE 扩展槽，带SIM卡座。

7、支持红外遥控开关、音量、屏亮度调节。

8、DC 供电，宽压9~30V。

性能：

CPU：Intel Atom D2550 1.86GHz L2 1MB

芯片组：Intel Atom D2550+ Intel NM10

BIOS：AMI EFI 16Mbit

内存：板贴2G内存，1个DDR3 内存槽，支持4G.

存储：1个MSATA（可选择SATA）、1个SATA、

双显：VGA+LVDS、VGA+HDMI、LVDS+HDMI

板载I/O

电源：1个DC(9~30V)

音频：1个音频输出、1个麦克风

网口：2个10/100/1000Mbps

USB：板载2个USB 2.0

显示：1个HDMI、1个VGA

内接I/O

音频：1个AUDIO

GPIO:8-Bit (4进4出）

串口：6个RS-232 (COM1可选择RS485、RS422)

LVDS：30Pin(支持单双18/24位）

功放：2组2W

接收开关：1个

PS-2:1个键盘鼠标

背光控制：1个

USB：内接4个USB 2.0

触摸屏：4/5/8线任选一

按键功能：1个(开关/屏亮度调节）

开关面板：1组（硬盘/电源灯

扩展功能

带一个SIM卡槽，

2组MPCIe

电源

供电：单9~30V直流电源输入

功耗：1.029 A @ 12 V (12.35 W)

环境

工作温度：-40~+80度

存储温度：-40~+80度

机构

尺寸(长 x 宽 x 高）：158 x 119 x 29.2 mm (6.2" x 4.7" x 1.1")

重量：0.46Kg (不含包装）

看-门-狗：256级（可软件编程0~255秒/分）

订购信息

PCM3-D2550B标配：D2550处理器，1.86G主频，板贴2G内存，1个DDR3内存槽，1×VGA，板载2×USB，2×LAN， 1×HDMI, AUDIO接口, 内接4×USB，1×SATA，1×MSATA, 1×GPIO,1×内接PS2, SIM卡槽，6×RS-232,单18/24位LVDS（15寸以下屏使用），2×MPCIe

可选功能：双24位LVDS(15寸以上屏使用)， COM1可选择RS485、RS422

可选配件：遥控器，遥控信号头，薄膜轻触开关。

查询：/ 深圳灵江计算机技术有限公司
